定制電缸-新聞中心
兩自由度平臺是一種復雜的集光機電一體的現代化設備，在汽車、船舶、航空、航天領域中進行半實物仿真和測試，在發動機/船舶/飛行器的研制中起著關鍵的作用，它能夠模擬的各種姿態角運動，復現其運動時的各種動力學特性，對飛控制系統以及相應器件的性能進行反復測試，獲得充分的試驗數據，并根據數據對系統進行重新設計和改進，達到產品總體設計的性能指標要求。
|
名稱 |

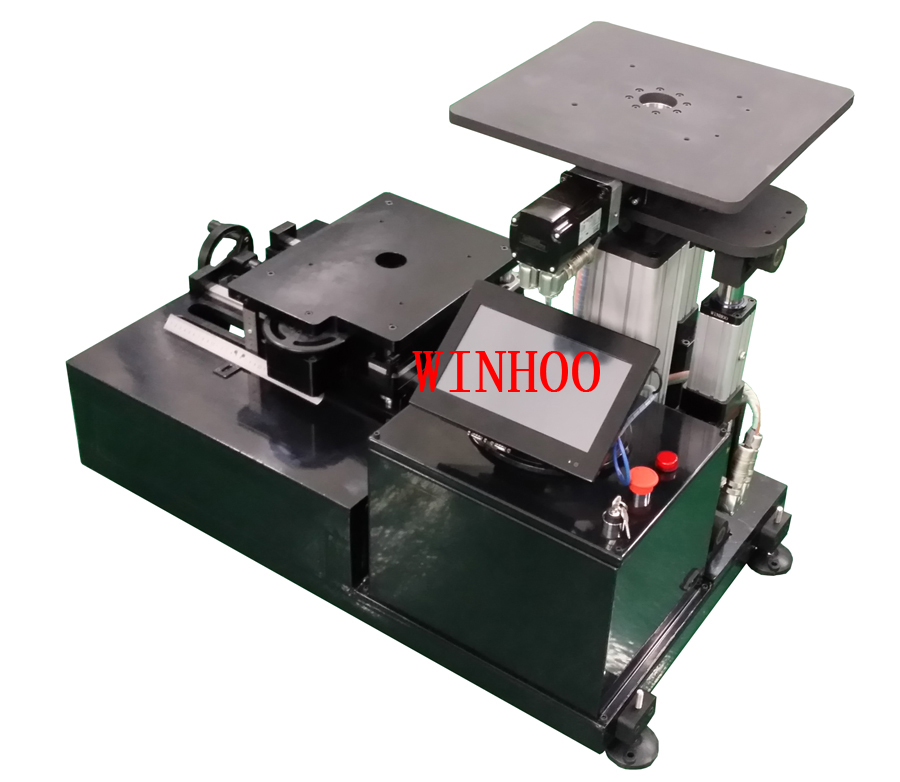

兩自由度+旋轉軸測試平臺 運動性能指標 |
||||
|
主要技術指標 |
（1）有效載荷：300kg，總載荷：500kg（含平臺自重）。 |
||||
|
（2）運動參數： |
|||||
|
姿態 |
位移 |
速度 |
加速度 |
重復定位精度 |
|
|
俯仰（α） |
±100° |
±30°/s |
±60°/s2 |
0.1° |
|
|
滾轉（β） |
±30° |
±30°/s |
±60°/s2 |
0.1° |
|
|
偏航（γ） |
±30° |
±30°/s |
±60°/s2 |
0.1° |
|
|
其他 技術指標 |
系統響應頻率：0.0HZ～20HZ。 |
||||
|
行程回差：≤0.2mm。 |
|||||
|
平臺系統連續運行12h以上，任何一個電動缸的位置漂移不超過0.00025m。 |
|||||
|
額定載荷下，全行程往復工作壽命不小于1×107次，存儲壽命不小于48個月。 |
|||||
|
平臺系統以40mm/s速度運動時，距平臺系統1m處的噪聲強度低于70dB。 |
|||||
|
a. 兩自由度平臺系統一次連續工作時間不低于48小時。 b. 使用壽命不小于22000小時。 c. 平均無故障時間MTBF≥2200小時。 d、平均維修時間MTBF<4小時 |
|||||
|
供電 |
單相交流220V 總功率約2.5KW |
||||
|
控制特點 |

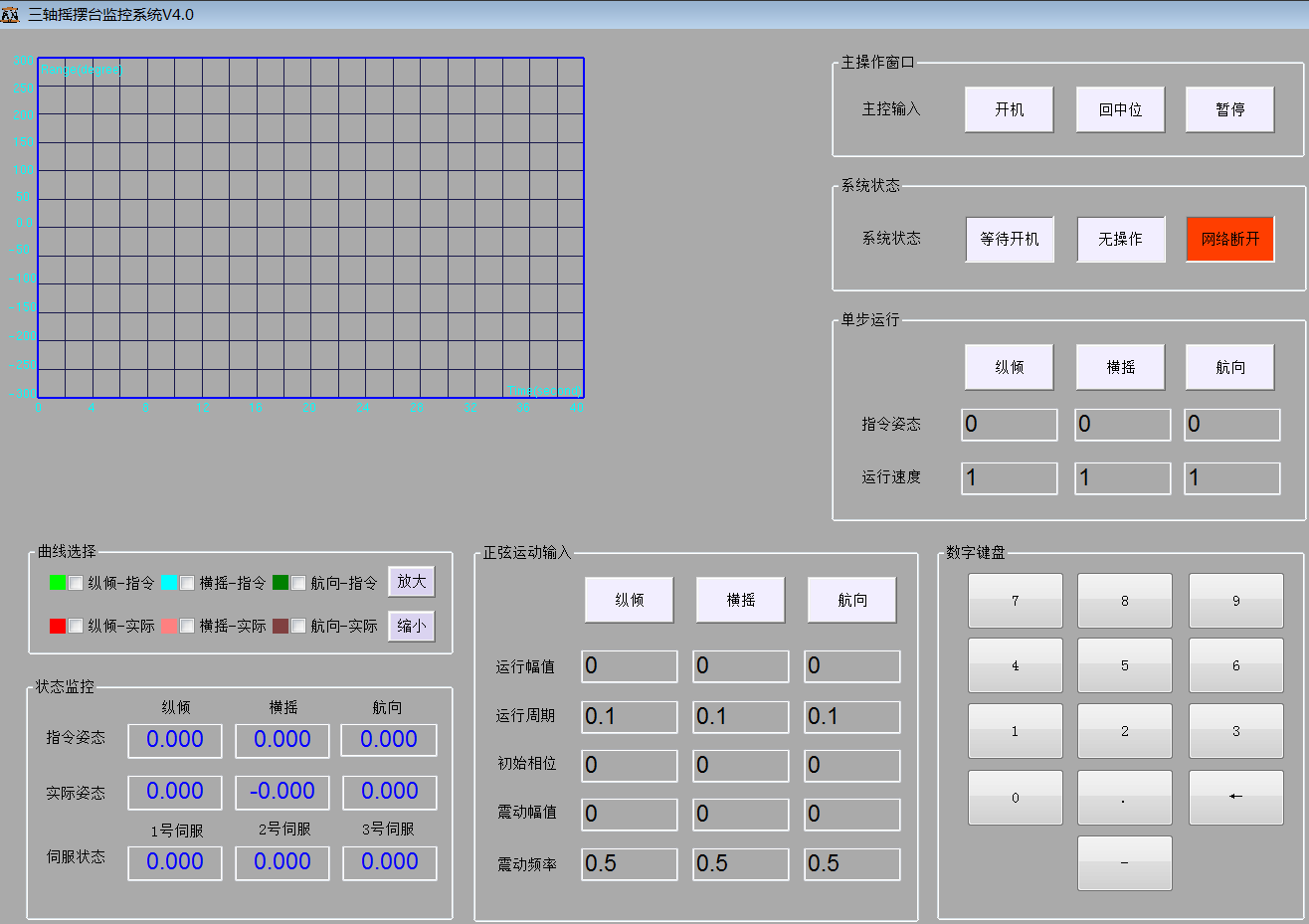

1、自研控制卡使用CANopen總線協議，通訊速率更高，技術成熟，穩定性更高。 2、控制卡集成度高、設備電氣接線簡單，無需外接限位開關，故障率低且安全。 3、運動控制卡集成多軸平臺算法。 4、操作界面簡單，故障率低，穩定可靠。 |
||||
