WIN06六自由度調姿平臺選型參考
六自由度平臺/仿真測試/穩定平臺
可實現橫搖、縱傾、偏航三個角度姿態及橫移、前移、升降三個位移，主動控制平臺，或穩定平臺，多用于仿真模擬測試、姿態復現；
It can achieve three displacement of three angles: roll, pitch and yaw. The active control platform or stable platform is mostly used for simulation test and posture reappearance

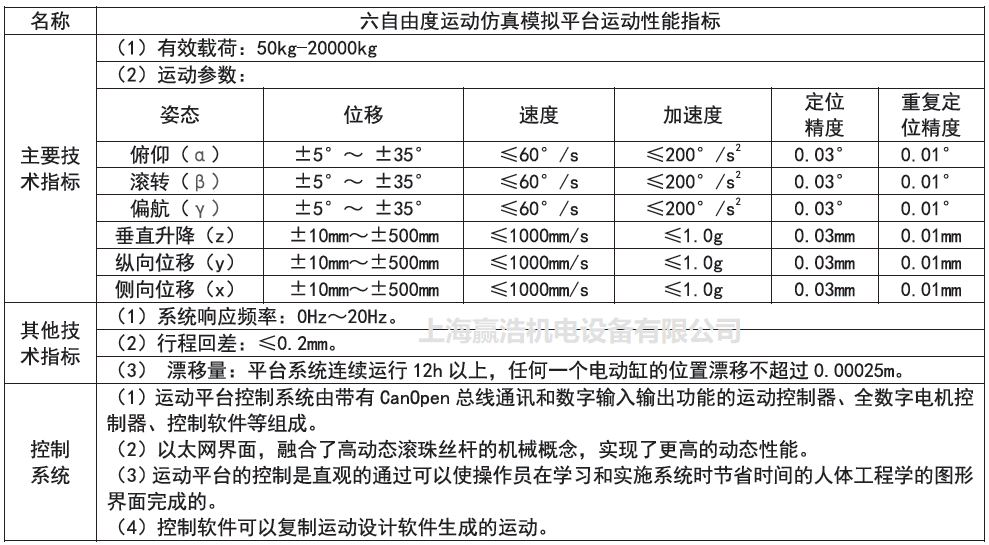

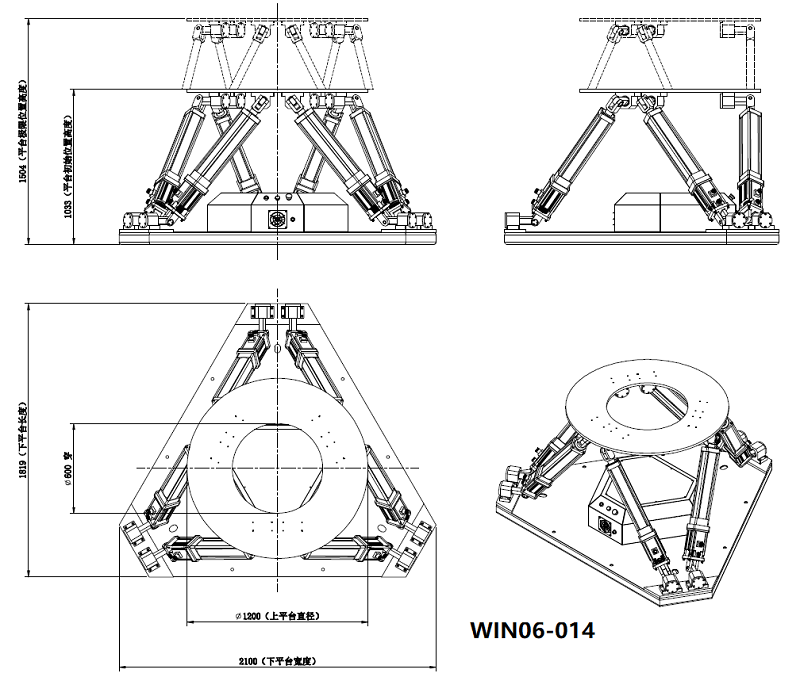

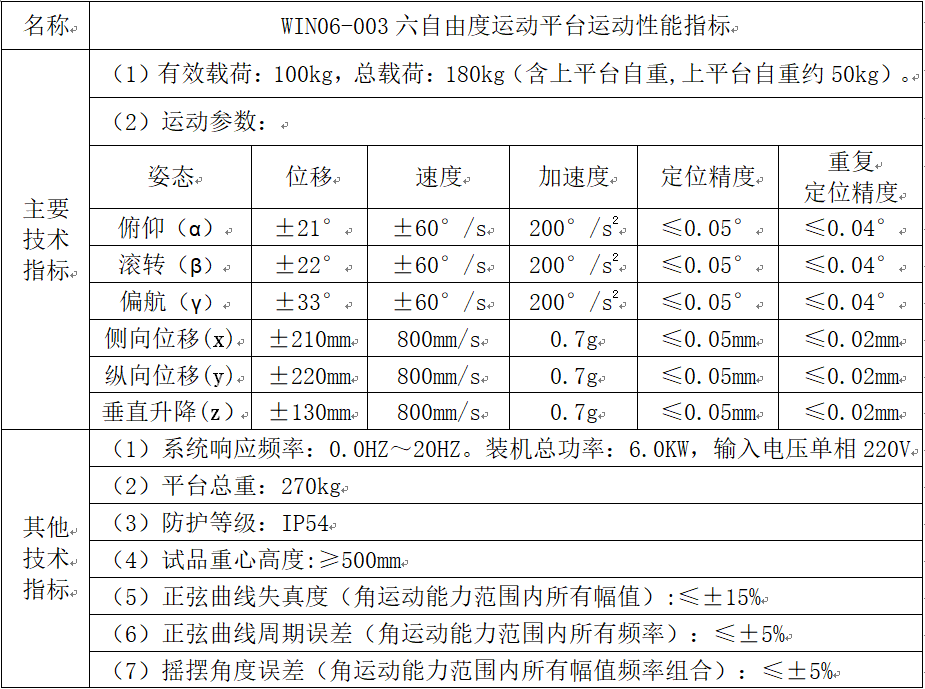

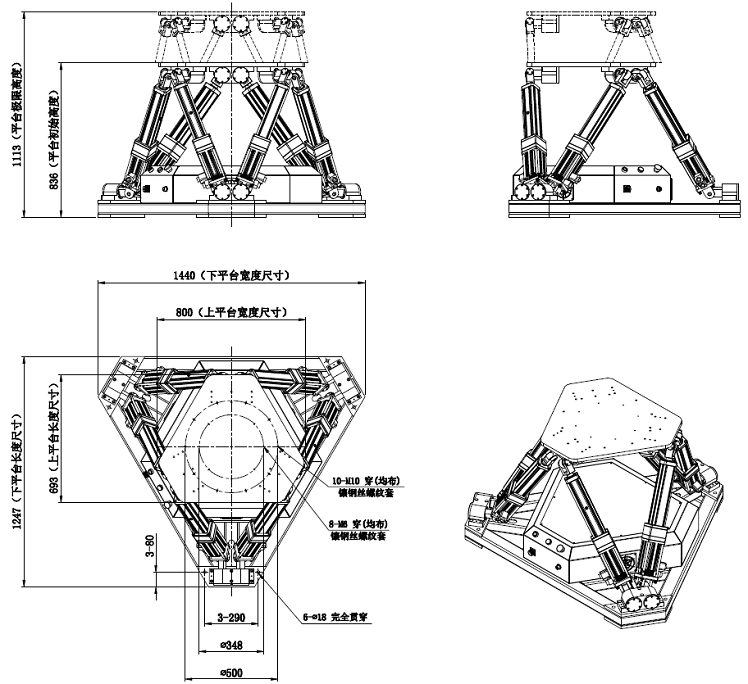

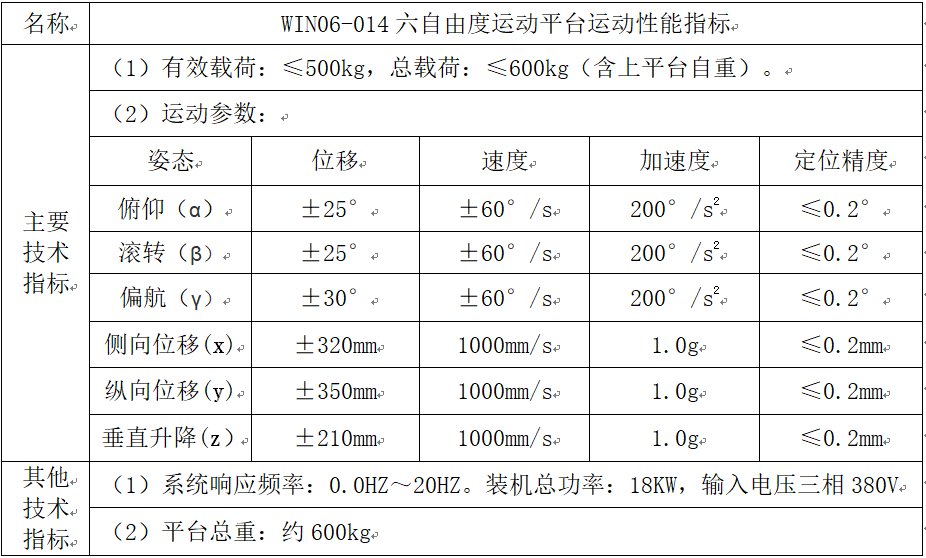

產品特點 技術指標1 外形尺寸1 技術指標2 外形參考2 實物案例 控制集成
伺服電動缸純電動六自由度平臺系統由采用Stewart機構的六自由度運動平臺、微型控制器、伺服驅動系統等組成。六自由度運動平臺（如下圖）的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿-缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動。
為提高六自由度平臺車輛模擬器模擬真實車輛運動感覺的逼真度,結合經典洗出算法提出一種變輸入洗出算法 .根據模擬器運動空間,對經典洗出算法的輸入信號按幅值大小進行劃分、變換處理.高幅值輸入信號采用縮放處理,以防止超出平臺運動空間；低幅值輸入信號乘上一個時變比例系數,時變比例系數的確定采用模糊自適應算法,根據人體在運動模擬器上的運動感覺、人體在車輛上的運動感覺以及輸入信號的情況,選定模糊控制器的輸入、輸出和模糊控制規則.以車輛縱向加速度的模擬為例進行仿真,仿真結果表明，運用變輸入洗出算法 ,既能將平臺限制在平臺的運動空間內,又能充分利用平臺的運動能力,提高運動感覺模擬的逼真度.
