哈爾濱工程大學水下機器人 倒置使用 六自由度模擬平臺

倒置六自由度平臺

三自由度運動平臺

三自由度運動平臺系統由三自由度運動平臺、微型控制器、伺服驅動系統等組成。三自由度運動平臺的下平臺安裝在地面上，上平臺為運動平臺，它由三只電動缸和三個防扭臂支承，運動平臺與電動缸采用三個虎克鉸連接，電動缸與固定基座采用三個虎克鉸連接，三只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿—缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的三個自由度的運動，即笛卡爾坐標系內的Z軸上下升降運動和繞X軸和Y軸兩個坐標軸的轉動。

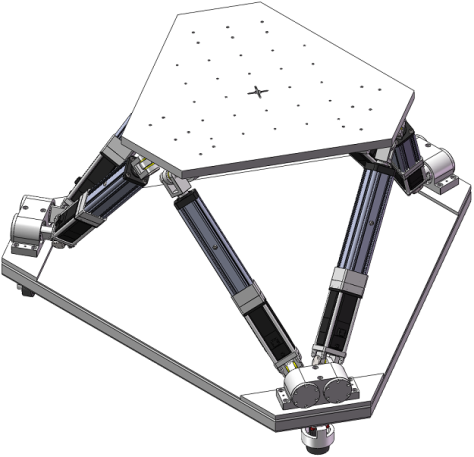

六自由度運動平臺

平臺系統由采用Stewart機構的六自由度運動平臺、微型控制器、伺服驅動系統等組成。六自由度運動平臺的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿-缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。
