一、用途

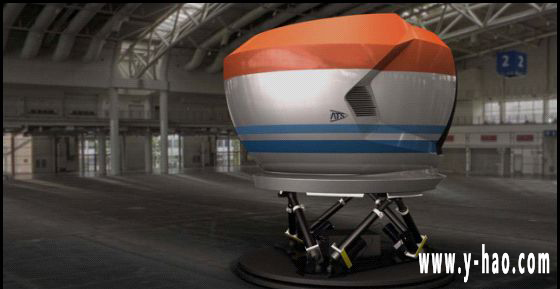

用于模擬殲擊機起飛、戰斗、著陸等各種飛行狀態，致力于訓練考核飛行學員，測試機載電氣設備。例如殲16、殲20、殲31等；
二、產品特點
該產品電動缸具有結構緊湊、輸出力大、精度高等特點，能模擬飛行器加速、減速、滑行、滑跑、降落、俯沖、爬升等功能及姿態。
三、產品配置
六自由度運動機械平臺、飛行模擬駕駛倉、操縱搖桿、飛行儀表、伺服電機、計算機控制系統、驅動系統。平臺包含帶快速開火扳機的操作搖桿、數據采集卡、頭戴式虛擬現實頭盔。
四、軟件技術
六自由度運動平臺支持市場主流飛行游戲軟件，支持二次開發，具備與OSG/OGRE等進行交互的數據接口，提供相關SDK開發包及相關協議。
五、主要技術參數
1.動態指標
|
（1）有效載荷：800kg。 |
|||||
|
（2）運動參數： |
|||||
|
姿態 |
位移 |
速度 |
加速度 |
定位 精度 |
重復定 位精度 |
|
俯仰（α） |
±18° |
±50°/s |
±250°/s2 |
0.1° |
0.05° |
|
滾轉（β） |
±18° |
±50°/s |
±250°/s2 |
0.1° |
0.05° |
|
偏航（γ） |
±20° |
±50°/s |
±250°/s2 |
0.1° |
0.05° |
|
垂直升降 |
±60mm |
±400mm/s |
5m/s2 |
1mm |
0.05mm |
|
縱向位移 |
±70mm |
±400mm/s |
5m/s2 |
1mm |
0.05mm |
|
側向位移 |
±70mm |
±400mm/s |
5m/s2 |
1mm |
0.05mm |
更多關于飛行模擬平臺詳細資料請咨詢上海贏浩
電 話：021-67735848
傳 真：021-67730370
手 機：15900758649
聯系人：潘峰
