高精度電動缸/高精度仿真平臺 >> 多自由度調姿平臺 >> 電動缸平臺非標定制
|
名稱 |

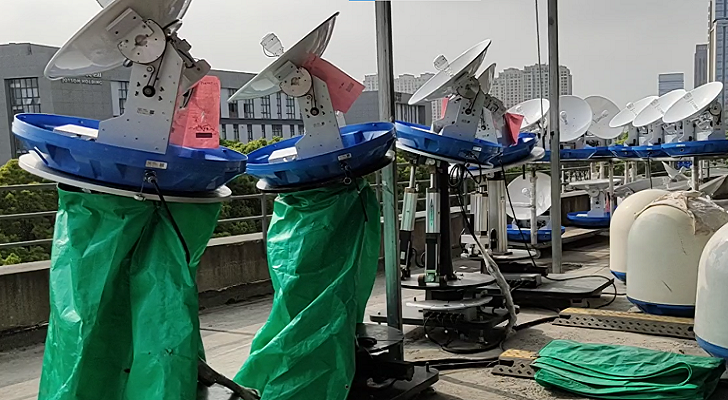

兩自由度+旋轉軸測試平臺 運動性能指標 |
||||
|
主要技術指標 |
（1）有效載荷：300kg，總載荷：500kg（含平臺自重）。 |
||||
|
（2）運動參數： |
|||||
|
姿態 |
位移 |
速度 |
加速度 |
重復定位精度 |
|
|
俯仰（α） |
±100° |
±30°/s |
±60°/s2 |
0.1° |
|
|
滾轉（β） |
±30° |
±30°/s |
±60°/s2 |
0.1° |
|
|
偏航（γ） |
±30° |
±30°/s |
±60°/s2 |
0.1° |
|
|
其他 技術指標 |
系統響應頻率：0.0HZ～20HZ。 |
||||
|
行程回差：≤0.2mm。 |
|||||
|
平臺系統連續運行12h以上，任何一個電動缸的位置漂移不超過0.00025m。 |
|||||
|
額定載荷下，全行程往復工作壽命不小于1×107次，存儲壽命不小于48個月。 |
|||||
|
平臺系統以40mm/s速度運動時，距平臺系統1m處的噪聲強度低于70dB。 |
|||||
|
a. 平臺系統一次連續工作時間不低于48小時。 b. 使用壽命不小于22000小時。 c. 平均無故障時間MTBF≥2200小時。 d、平均維修時間MTBF<4小時 |
|||||
|
供電 |
單相交流220V 總功率約2.5KW |
||||
|
控制特點 |
1、自研控制卡使用CANopen總線協議，通訊速率更高，技術成熟，穩定性更高。 |
||||
|
|
|
電動缸技術參數明細表 |
||
|
安裝方式 |
前后鉸接 |
|
|
傳動絲桿 |
|
|
|
有效行程 |
來 |
|
|
額定出力（N） |
電 |
|
|
最大出力（N） |
咨 |
|
|
額定速度（mm/sec） |
詢 |
mm/sec范圍內可調 |
|
最高速度（mm/sec） |
|
瞬時速度 |
|
伺服電機額定功率（W） |
|
伺服電機（編碼器） |
|
伺服電機額定轉速 |
|
|
|
旋轉軸技術參數明細 |
||
|
伺服電機額定功率（W） |
|
伺服電機（編碼器） |
|
伺服電機額定轉速 |
|
|
|
高精度回轉平臺 |
|
|
|
交 貨 清 單 |
||||
|
1 |
電動缸 |
2臺 |
自研 |
|
|
2 |
伺服電機 |
3臺 |
臺達A2 |
|
|
3 |
伺服驅動器 |
3臺 |
臺達A2 |
|
|
4 |
運動控制器 |
1套 |
自研 |
|
|
5 |
控制柜 |
1臺 |
自研 |
|
|
6 |
直流電源 |
1臺 |
MW24V電源 |
|
|
7 |
電控元器件 |
1套 |
德國施耐德 |
|
|
8 |
控制監控軟件 |
1套 |
自研 |
|
|
9 |
鉸支座 |
5套 |
自研 |
|
|
10 |
上下平臺 |
各1套 |
自研 |
|
|
11 |
高精度回轉平臺 |
1套 |
|
|
|
12 |
平臺支撐 |
1套 |
自研 |
|
平臺交付前，對用戶進行如下培訓:
(1) 平臺操作培訓。
(2) 安全操作說明。
(3) 平臺指令、接口通訊培訓。
(4) 故障識別及處理培訓。
平臺交付后，按用戶需要，輔助用戶對平臺指令、平臺軟件接口等進行二次開發，上，下位機通信協議如下：
上，下位機通訊采用UDP/IP協議，數據刷新率100HZ，硬件傳輸速度為100Mbps。
設備驗收合格后，保修期36個月。在產品的全壽命期提供良好服務。服務及維護人員12小時內響應，24小時內到達現場。
在平臺設計階段，充分考慮平臺的硬件和軟件的可維護性，以及升級接口。
控制軟件采用先進面向?qū)ο蟮哪K化設計方式，軟件功能設計模塊化，可快速替換及升級。
在平臺保質期內，承諾平臺軟件功能免費升級。對用戶提出新功能、新要求，經雙方協商可行性及方案后，盡快完成。
平臺中大量的硬件采用通用接口的模塊化設計，平臺電路部分按照板級維護和板級升級設計，可快速維護及升級。
對用戶提出硬件升級要求，雙方協商解決。
【產品特點】
1、在惡劣環境下工作，可防水、防爆、防鹽霧等（常規IP65,需定制防護等級）。
2、可按客戶要求訂做不同出力、不同速度、不同行程的電動缸。
3、采用高精度絲杠和品牌電機，定位精度高，響應快，行程和速度可調。
4、產品低噪音、節能環保、工作壽命長，一般民用220V供電即可。
5、體積小、重量輕 、安裝調試操作方便，穩定性好。
6、電機有過流保護、電缸過行程保護等多種保護措施，確保設備安全運行。
【主要性能指標】
1、額定推拉力：可定制。
2、動作頻率(最大)：20次/秒。
3、額定行程：0-2000mm。可定制
4、工作環 境：耐高溫、防塵、防水、防爆。
5、環境溫度：-40℃～60℃。
6、相對濕度：80%（20±5℃）。
7、無污染。
8、定位精度0.05mm 一般0.02mm 最高0.01mm
具體指標可根據您提的要求來定制
請撥打我們的電話1590758649
021-67735848；15618391893
【功能特性】
1、加速度快、定 位時間短、動態性能好!（精、準、快、穩）
2、精密、穩定
3、可單軸使用
4、多軸組合、配合
5、可模組化應用，自動化改造。
6、節省機械設計空間、安裝方便，可選性強。
7、具有多種安裝與連接方式和附件可供設計選擇
8、可搭配多種馬達與馬達控制調節器（伺服、步進、直流、交流等）
9、可多點定位與多段控制，控制簡單。
10、傳動效率高，節約能源，故障率低，基本免維護，使用壽命長。
【使用范圍】
航天航空試驗測試、多自由度模擬仿真、多自由度動感娛樂、多自由度 精密加工、機器人、機械升降平臺、汽車壓機、汽車制造設備、機械自動化生產線、鋼鐵連鑄、石油化工、物料搬運、注塑機、模具控制、 閥門控制、精密機床、制藥機械、食品工業等領域。
|
