高精度電動缸/高精度仿真平臺 >> 伺服電動缸-WINHOO >> SDG140系列重型電動缸

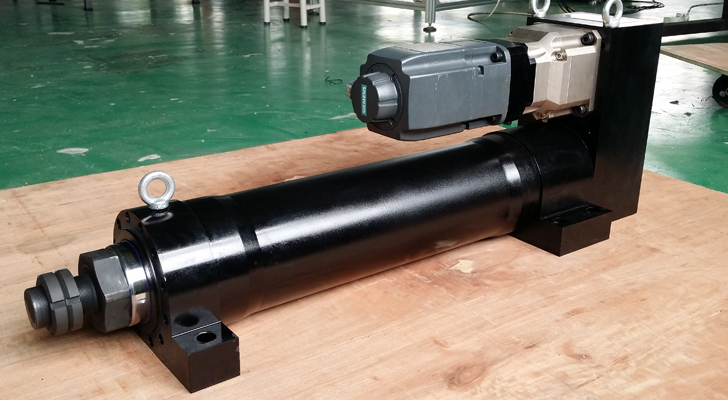

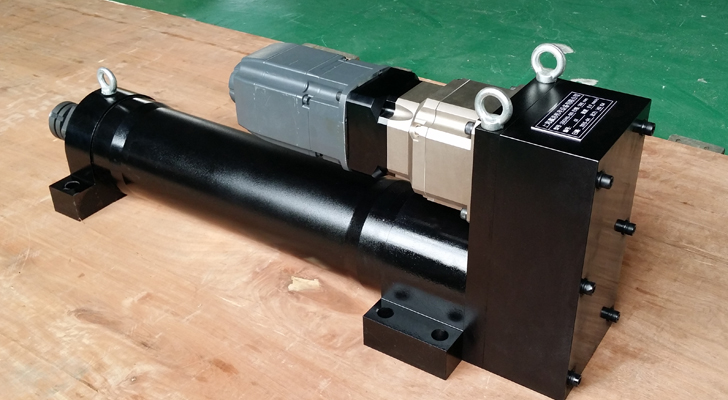

重型伺服電動缸、大負載電動缸，純電動，結構密封度好，不漏油，不需要外部液壓站、氣泵等，工廠220或380用電，易搬運。專門針對高負載惡劣應用場合，最大推力可至50噸，配置高效率重載滾珠絲杠，高頻繁工作制的動力傳輸，大量應用在港口，鋼鐵，礦山等機械上。在斷電的情況下，通過制動器有效保持負載?？蛇B續24小時工作。大負載低速電動缸，高速電動缸可選。
YH/Q4-09-03 電動缸技術參數 No：
名稱 參數 備注
電動缸型號 SDG125-XXX
外形圖號 G125-002-02
形式 折返式
安裝方式 前、后鉸接 參照外形圖
傳動絲桿 50×10
有效行程 450
額定出力（KN） 50
額定速度（mm/sec） 33 0-33mm/sec范圍內可調
最高速度（mm/sec） 50 瞬時速度
電機類型 伺服電機 帶剎車
伺服電機額定功率（W） 2
伺服電機額定轉速 2000
伺服電機最高轉速 3000
伺服電機額定轉矩（N.M） 9.55
伺服電機最大轉矩（N.M） 28.65
供電電源 AC220
潤滑方式 酯潤滑 SHC220
磁感應限位開關 有
內部防轉機構 無
內部磁環 有
重型電動缸
重型電動缸價格
優質重型電動缸批發/采購
大載荷電動缸
|
電動缸伺服電機功率 |
絲桿導程及減速比 |
電缸型號 |
電動缸額定負載 |
電動缸額定速度 |
電動缸行程 |
|
電機功率4.0KW |
絲桿導程50mm |
SDG125系列 |
電缸負載2KN |
1667mm/s |
行程400mm |
|
電機功率4.5kw |
絲桿導程20mm |
SDG80系列 |
電缸負載23KN |
167mm/s |
行程400mm |
|
電機功率1.5KW |
絲桿導程20mm |
SDG63系列 |
電缸負載1.2KN |
1000mm/s |
行程400mm |
|
電機功率2kw |
絲桿導程5mm |
SDG63系列 |
電缸負載10KN |
167mm/s |
行程400mm |
|
電機功率5.0KW |
絲桿導程32mm |
SDG125系列 |
電缸負載4KN |
額定速度1067mm/s 最高速度1600mm/s |
行程400mm |
|
電機功率7.5kw |
絲桿導程20mm |
SDG125系列 |
電缸負載20KN |
額定速度333mm/s 最高速度666mm/s |
行程400mm |
|
電機功率5kw |
絲桿導程20mm |
SDG80系列 |
電缸負載4.2KN |
額定速度1000mm/s 最高速度1500mm/s |
行程400mm |
|
電機功率5.0kw |
絲桿導程10mm |
SDG125系列 |
電缸負載12KN |
額定速度333mm/s 最高速度500mm/s |
行程400mm |
