WINHOO產品介紹介紹一款常用的2-3噸伺服壓力機配置的電動缸。
壓機的工作流程：1.高速就位；2.低速加載；3.高速回零
有負載的工作段是第二段，特點：行程短，速度慢，一般配合壓力傳感器做閉環，精度要求高可以同時輔以位置閉環。
無負載的工作段：第一段，第三段。
優勢：可以使用電機的最高轉速，快速就位或回零。

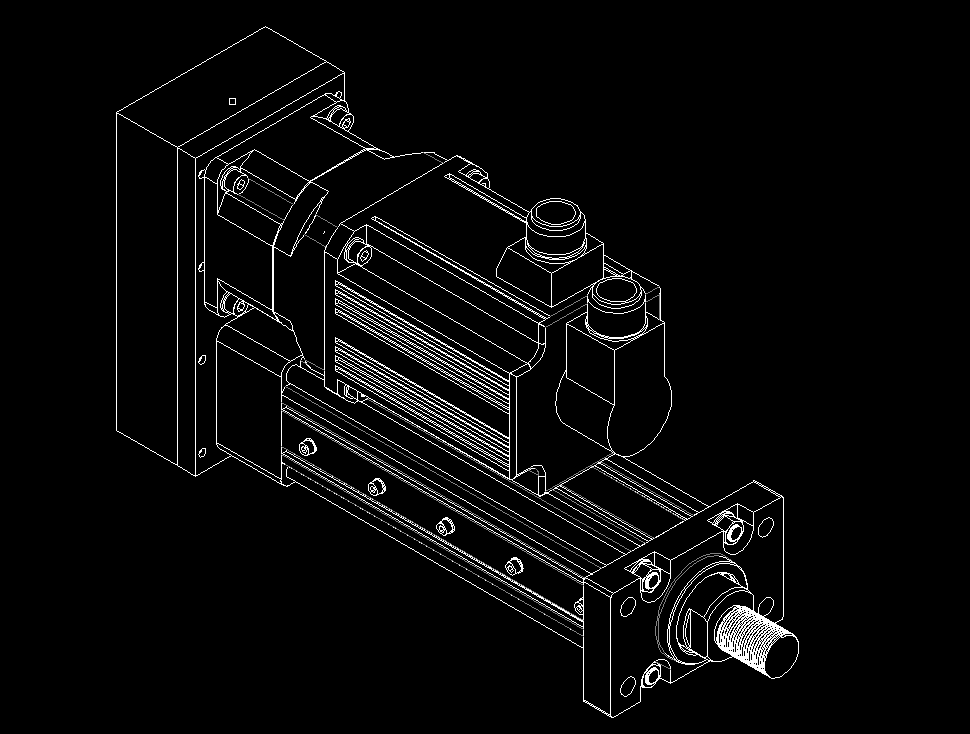

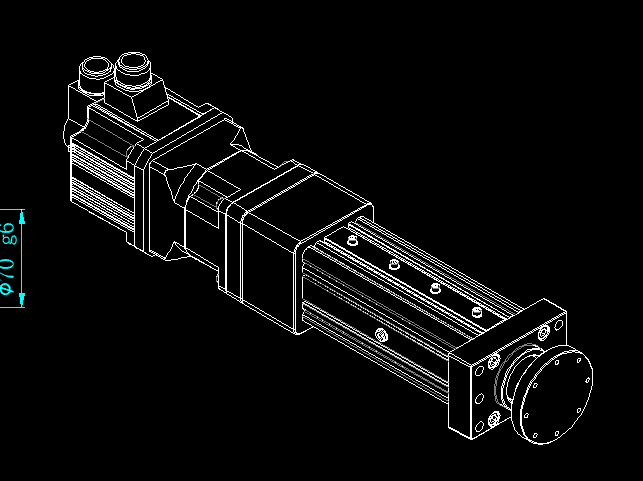

電缸的兩種形式：直線式or折返式，如下圖樣式：
K4WWB3J.png)

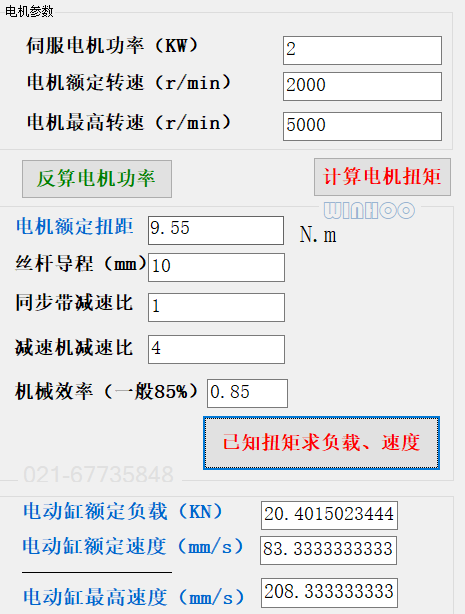

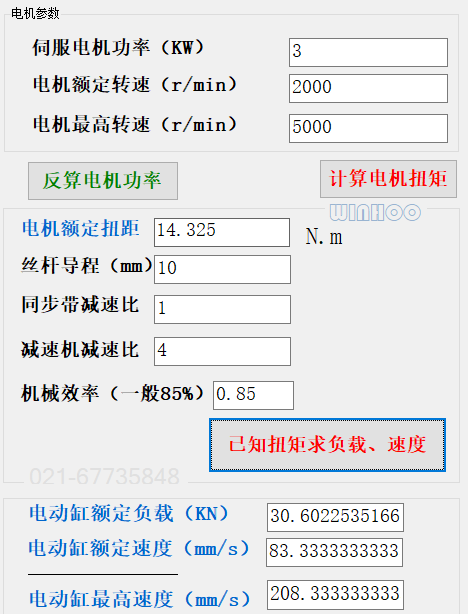

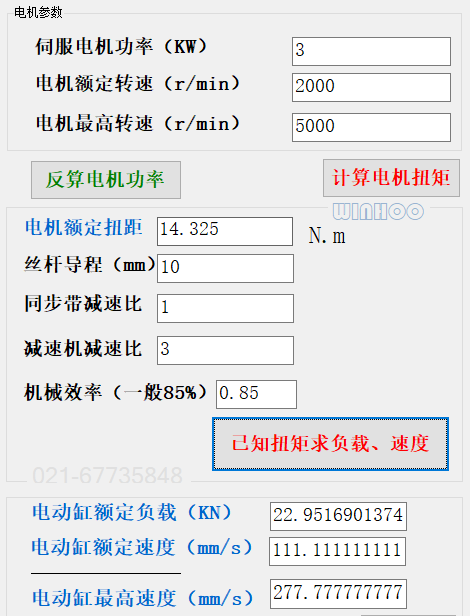

常規的選型指標如下圖/：
電動缸參數表（詳細信息請與我公司聯系：021-67735848 15618391893王先生 QQ657066798）
|
型號 |
SDG80-028A |
備注 |
|
外形圖號 |
G80-028A-02 |
|
|
有效行程 |
200 |
|
|
額定出力（KN） |
22 |
|
|
額定速度（mm/s） |
111 |
0-111mm/sec可調節 |
|
最大速度（mm/s） |
167 |
瞬時速度 |
|
電機類型 |
三菱伺服電機 |
HG-SN302BJ-S100+MR-JE-300A |
|
電機功率（KW） |
3.0 |
三菱伺服電機(帶剎車) |
|
電機額定轉速 |
2000 |
連接電纜（3米） |
|
電機最高轉速 |
3000 |
|
|
電機額定轉矩（N.m） |
14.3 |
|
|
電機最大轉矩（N.m） |
42 |
|
|
供電電壓（V） |
三相220V |
|
|
絲桿直徑×導程 |
3210 |
臺灣PMI絲桿 |
|
電動缸潤滑方式 |
潤滑酯 |
美孚SHC220 |
|
同步輪減速比 |
1:1 |
意大利邁高迪 |
|
行星齒輪減速機 |
3：1 |
臺灣PHT |
|
安裝方式 |
前法蘭 |
參照外形圖 |
|
內部防轉機構 |
有 |
|
|
內部磁環 |
有 |
|
|
磁感應限位開關 |
有 |
2個，型號AL-39DF-02 |
|
重量 |
約46 |
其中電機：11 |
