六自由度平臺系統組成

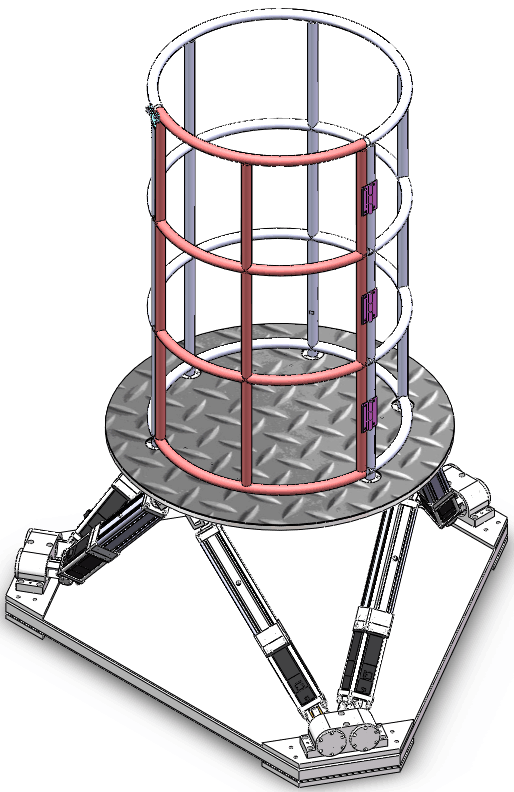

平臺系統由采用Stewart機構的六自由度運動平臺、微型控制器、伺服驅動系統等組成。六自由度運動平臺（如下圖）的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿-缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。

http://mqsky.cn/case.html

本設備主要由以下部分組成：運動上平臺、下平臺（基座）、電動缸及伺服電機、驅動器系統、運算及監控系統。

各自功能如下：

上平臺：是有效載荷的安裝基面，提供六自由度的搖擺運動。

下平臺：是六自由度運動平臺的安裝基面，需要承受足夠大的沖擊力。

電動缸及伺服電機：通過控制電動缸活塞桿的行程，實現運動平臺臺體的六自由度運動，共6套。

驅動器系統：接收用戶控制指令，通過控制伺服電機的輸入，對伺服電機的輸出轉速和轉角進行控制，達到控制電動缸活塞桿出速度和行程的目的，共6套。

綜合控制監測系統：硬件為用戶計算機，軟件為研制方配合開發；同時，它還對平臺的運動過程進行監測，預防和處理系統的異常情況。
