技術資料

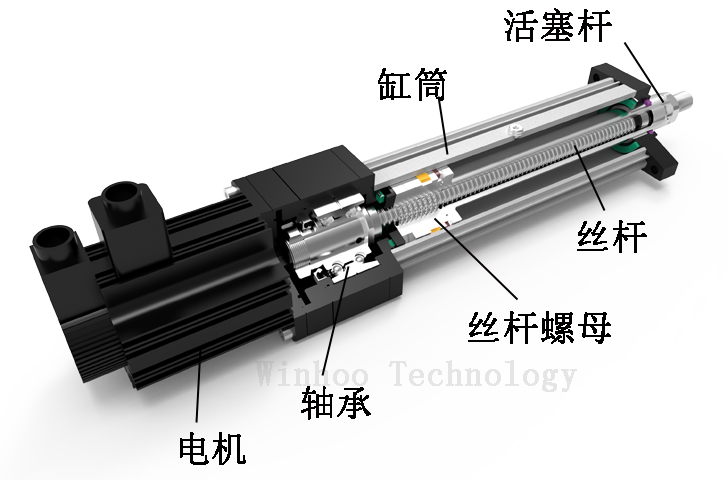

1、伺服電機及驅動器（包含電纜等附件）

2、傳動機構（同步輪同步帶、聯軸器或齒輪箱）

3、驅動機構（滾珠絲桿、滾柱絲桿）

4、軸承裝置

6、稱重傳感器（力閉環）

7、位移傳感器（位置閉環）

8、極限位感應裝置

二、伺服電動缸的特點
1、閉環伺服控制，控制精度達到0.01mm；

2、精密控制推力，增加壓力傳感器，控制精度可達3‰；

3、很容易與PLC等控制系統連接，實現高精密運動控制。

4、噪音低，節能，干凈，高剛性，抗沖擊力，超長壽命，操作維護簡單。

5、伺服電動缸可以在惡劣環境下無故障24小時不間斷運行，防護等級可以達到IP66。

6、長期工作，并且實現高強度，高速度，高精度定位，運動平穩，低噪音。
三、伺服電動缸出力的計算及相關配件的選擇：

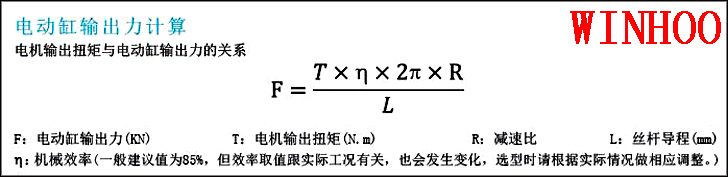

伺服電動缸出力大小計算公式如下：

伺服電動缸出力大小=伺服電機額定轉矩*減速比*傳動效率*2/導程

1、出力大小是理論需要的最大出力（1T、2T、3T等等；

2、減速比是傳動機構的速度比，有可能還要附加減速機；

3、傳動效率是指整體傳動的效率，一般絲桿傳動的效率是85%；

4、導程指的是滾珠絲桿的導程；

四、伺服電動缸主要部件的講解
 1、伺服電機
選型：一般選擇的有日系、歐系和國產三個類別，日系代表三菱、安川、松下；歐系代表西門子、施耐德；國產代表臺達、匯川、和利時等。 一般脈沖控制方式選日系、通訊控制選歐系，性價比高的選國產，主要代表是松下和臺達；
 2、傳動機構
依據傳動的方便性一般選擇聯軸器和同步帶傳動，特殊要求選擇齒輪傳動。    注意：齒輪傳動噪音大，加工精度高，可傳遞的扭矩大，但非常不好制作。
 3、驅動方式
通常選擇滾珠絲桿，品牌為臺灣TBI或者PMI    絲桿直徑為￠16、￠25、￠32、￠40、￠50，導程為5mm、10mm、16mm、20mm
 4、軸承裝置
由于電動缸主要承受軸向力，軸承理想的選擇是平面軸承+深溝球軸承，其次是角接觸球軸承
 5、導向裝置    （防轉、選裝）
主要是出力軸運動時的導向，以及防止旋轉的導向；
 6、稱重傳感器 （選裝）
依據要求的壓裝力選擇，0.5T、1T、2T、3T、5T、8T、10T ；

 7、位移傳感器 （選裝）

一般選用的是光柵尺，也有電阻式、磁性位移尺；
 8、極限位置感應裝置    （選配）
通常選擇接近開關（歐姆龍）或者磁感應開關（元利富）；

五、伺服電動缸常見問題分析及解決
 1、出力軸與導向銅套之間磨損
現象：a 出力軸上出現摩擦刮痕          b 出力軸下端掉落銅屑         c 出力軸與導向銅套之間出現刺耳的異響

原因：a 出力軸的圓度或者同軸度誤差大，導致出現磨損         b 缸筒內部掉進金屬碎屑

解決辦法：更換磨損的出力軸和導向銅套，保證缸筒內干凈。
 2、滾珠絲桿損壞
 現象：a 出力不穩定，位移偏差比較大          b 滾珠絲桿部位出現異響
 原因：a 加工件加工不同心造成           b 有鐵屑掉入絲桿，導致絲桿螺母損壞

解決辦法：更換絲桿，加工件不同心的情況下更換加工件
 3、軸承損壞
現象：a 軸承部位有異響         b 出力不穩定，位移偏差比較大
原因：a 有鐵屑掉入軸承內         b 加工件軸承位加工部同心
解決辦法：更換軸承，加工件軸承位不  同心的情況下，更換加工件
 4、同步帶磨損
現象：a 皮帶部有異響          b  上面有很多黑色皮帶粉末
原因：a 安裝同步帶兩端不同心          b 同步帶和同步輪配套有問題
解決辦法：更換同步輪或者同步帶

六、伺服電動缸應用領域
1、娛樂行業：機械人手臂及關節，動感座椅等。

2、軍工行業：模擬飛行器，模擬仿真等。

3、汽車行業：壓裝機，測試儀器等。

4、工業行業：食品機械，陶瓷機械，焊接機械，升降平臺等。
