電動缸/多自由度平臺應用案例 >> 汽車駕駛仿真模擬

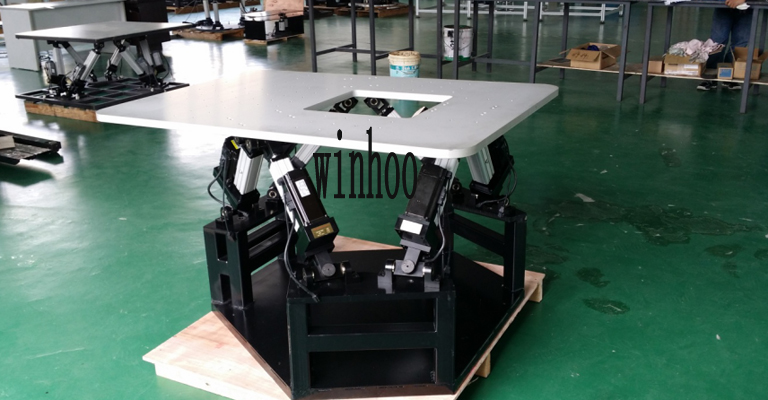

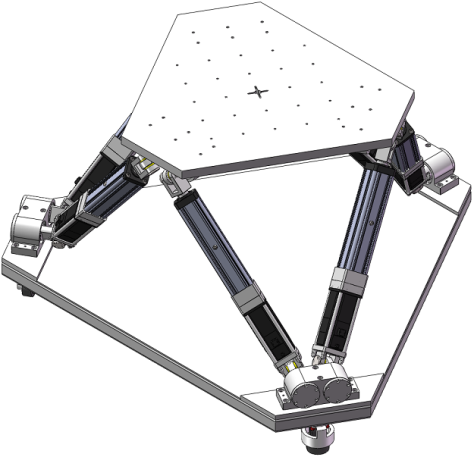

平臺系統由采用Stewart機構的六自由度運動平臺、微型控制器、伺服驅動系統等組成。六自由度運動平臺（如下圖）的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿-缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。
|
名稱 |
P-022六自由度運動平臺運動性能指標 |
|||||
|
主要技術指標 |
（1）有效載荷：1500kg，總載荷：2000kg（含平臺自重）。 |
|||||
|
（2）運動參數： |
||||||
|
姿態 |
位移 |
速度 |
加速度 |
定位 精度 |
重復定 位精度 |
|
|
俯仰（α） |
≥8° |
≥20°/s |
100°/s2 |
/ |
/ |
|
|
滾轉（β） |
≥8° |
≥20°/s |
100°/s2 |
/ |
/ |
|
|
偏航（γ） |
≥8° |
≥20°/s |
100°/s2 |
/ |
/ |
|
|
垂直升降 |
≥±100mm |
≥200mm/s |
≥3g |
/ |
/ |
|
|
縱向位移 |
≥±100mm |
≥250mm/s |
≥3g |
/ |
/ |
|
|
側向位移 |
≥±100mm |
≥250mm/s |
≥3g |
/ |
/ |
|
|
其他 技術指標 |
（1）系統響應頻率：0.0HZ～20HZ。 |
|||||
|
（2）平臺裝機功率：12KW。 |
||||||

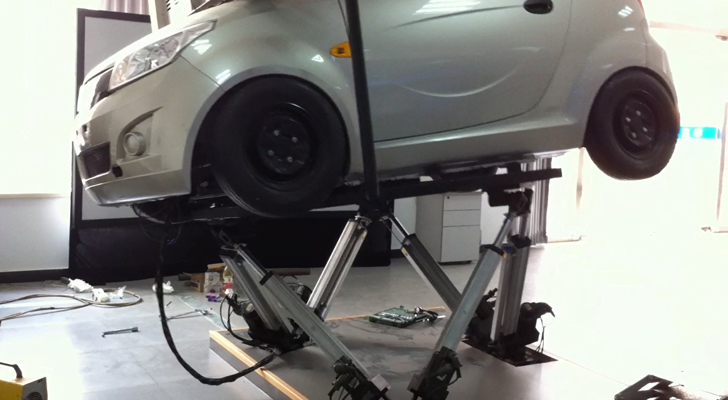

P-022六自由度運動平臺是我公司為北京一家部隊駕校專門開發的一款用于駕駛訓練的真實模擬平臺，平臺上放置的是北京現代伊蘭特真車，模擬效果好，體感真實，得到用戶好評。
六自由度平臺系統控制流程簡述如下，微型控制器接收到有關平臺運動參數的指令后，經過空間運動模型變換，反解運算，補償運算，得出六只電動缸的伸長量，通過總線傳遞給驅動器，由驅動器內部PC得到信息并驅動電動機轉動，電動缸按照指令伸縮，平臺亦運行到指定姿態。而安裝在電動機上的編碼器實時檢測出電動機的力矩，速度，位置信息并發送到驅動器，構成電動缸閉環控制系統，以實時精確地控制各電動缸的伸長量，同時信息傳輸給微型控制器，微型控制器通過正解運算，計算出平臺實時姿態，實時調整平臺姿態，以作為下次動作指令的參考，以確?？刂凭?。
特點：
a.平臺位姿模擬、正弦波模擬、單自由度運動、多自由度復合運動，姿態復合。
b.預置路譜濾波處理，隨機波復現，路譜、海浪譜、飛行譜復現等功能，可導入車輛、飛行器實際測量姿態數據。
c.通過TCP/IP協議，為用戶提供第三方控制接口（上位機接口），提供二次開發例程。
d.提供內同步、外同步數據輸出控制接口，實時正解運動軌跡，指令與姿態實時對比。
