WINHOO產品介紹走進贏浩，除了設計生產伺服電動缸外，贏浩對三自由度平臺、六自由度平臺等多自由度平臺的研究也有獨到之處。電動缸的硬件設備很容易被模仿，三自由度平臺比較簡單，模擬的姿態也有限。而六自由度平臺則不同，設計上需要考慮鉸接件之間干涉的點位比較多，控制上涉及到平臺的算法。且平臺的設計本身就是一個很大很復雜的過程，需要通過高等級運算確定六自由度平臺的點位，缸長，從而得到傾斜角度和平移距離，以滿足客戶提供的要求。在此同時還會考慮平臺的加速度、精度等，綜合考慮的因素非常之多。一般來說對于六自由度平臺我們會提一個這樣的技術參數表，如下：
六自由度平臺主要技術指標
（1）有效載荷：350kg，總載荷：500kg（含平臺自重）。
（2）運動參數：
姿態
位移
速度
加速度
定位
精度
重復定
位精度
俯仰（α）
±18°
±40°/s
±80°/s2
0.1°
0.05°
滾轉（β）
±18°
±40°/s
±80°/s2
0.1°
0.05°
偏航（γ）
±20°
±40°/s
±80°/s2
0.1°
0.05°
垂直升降
±140mm
±600mm/s
6m/s2
1.0mm
0.1mm
縱向位移
±180mm
±600mm/s
6m/s2
1.0mm
0.1mm
側向位移
±180mm
±600mm/s
6m/s2
1.0mm
0.1mm
其他
技術指標
（1）系統響應頻率：0.0HZ～20HZ。
（2）行程回差：≤0.2mm。
（4）平臺總重：300kg
使用壽命
額定載荷下，全行程往復工作壽命不小于1×107次，存儲壽命不小于48個月。
自研集成式多軸運動控制器特點：
1、全數字微型控制器：采用高速微控芯片；
2、以太網接口，232串口：與監控計算機進行通信；
3、Can0pen總線接口：與伺服驅動器進行通信；
4、數字輸入、輸出接口：采集或者輸出數字IO信號。
5、上，下位機通訊采用UDP/IP協議，數據刷新率100HZ，硬件傳輸速度為100Mbps。
CAN總線指標：
CAN總線最大通訊速率：1Mbit/s讀寫I/O

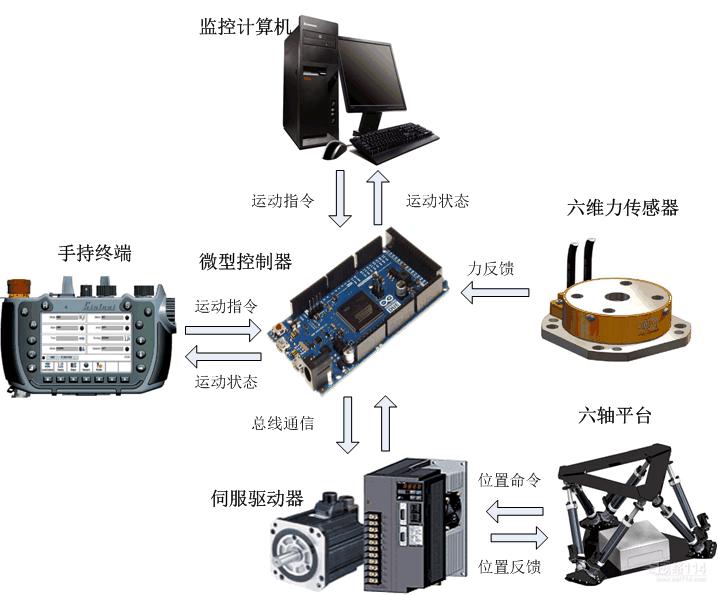

六自由度平臺控制流程示意圖：
