WINHOO產品介紹
專業的多自由度平臺設計生產廠商，系統集成廠家。品質保證，精度保證。
來電咨詢相關事宜，獲取報價021-67735848

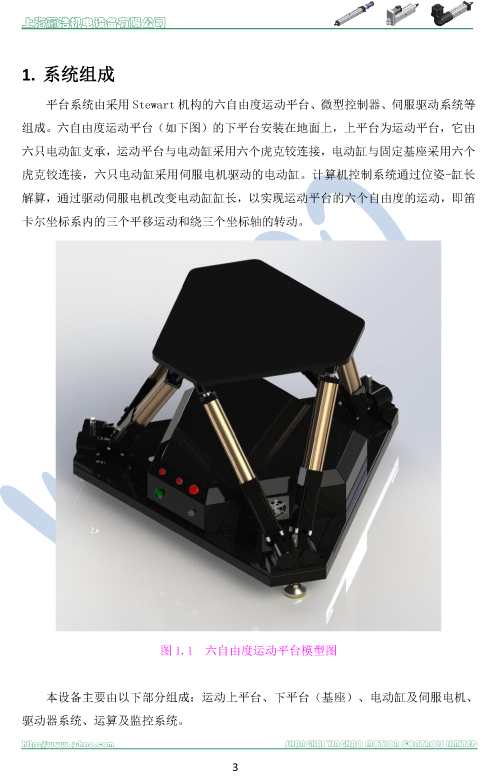

平臺系統由采用Stewart機構的六自由度運動平臺、微型控制器、伺服驅動系統等組成。六自由度運動平臺（如下圖）的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過位姿-缸長解算，通過驅動伺服電機改變電動缸缸長，以實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。

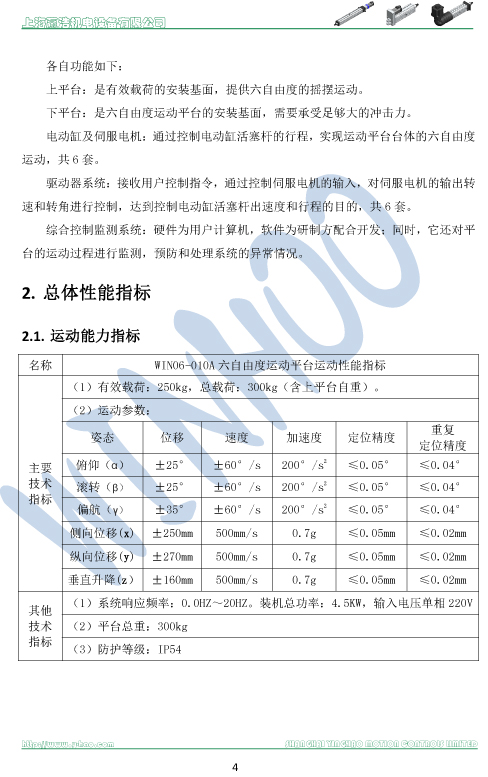

WIN06-010A六自由度運動平臺運動性能指標
主要技術指標
（1）有效載荷：250kg，總載荷：300kg（含上平臺自重）。
（2）運動參數：
姿態
位移
速度
加速度
定位精度
重復
定位精度
俯仰（α）
±25°
±60°/s
200°/s2
≤0.05°
≤0.04°
滾轉（β）
±25°
±60°/s
200°/s2
≤0.05°
≤0.04°
偏航（γ）
±35°
±60°/s
200°/s2
≤0.05°
≤0.04°
側向位移
±250mm
500mm/s
0.7g
≤0.05mm
≤0.02mm
縱向位移
±270mm
500mm/s
0.7g
≤0.05mm
≤0.02mm
垂直升降
±160mm
500mm/s
0.7g
≤0.05mm
≤0.02mm
其他
技術
指標
（1）系統響應頻率：0.0HZ～20HZ。裝機總功率：4.5KW，輸入電壓?jiǎn)蜗?20V
（2）平臺總重：300kg
（3）防護等級：IP54
