技術資料

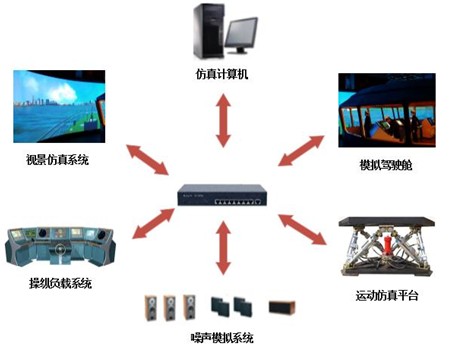

六自由度駕駛模擬器組成部分包含：視景仿真系統、操縱負載仿真系統、音效環境仿真系統、計算機數據處理系統、駕駛艙仿真系統和運動仿真模擬平臺。

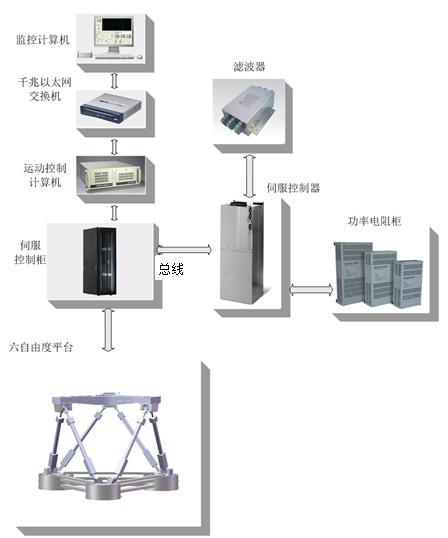

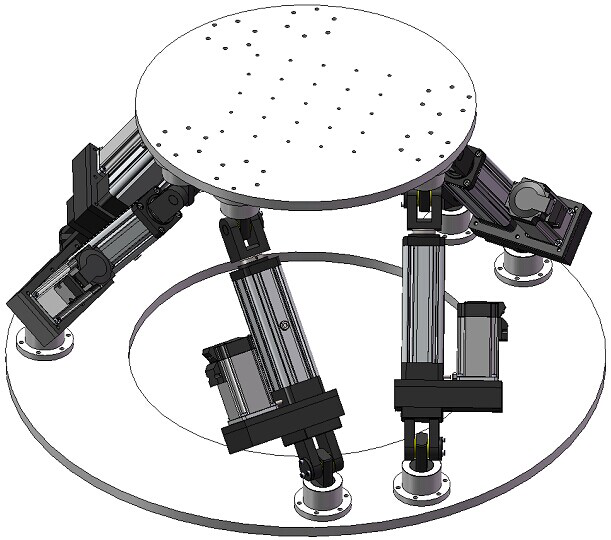

運動仿真平臺系統由采用Stewart機構的六自由度運動平臺、計算機控制系統、驅動系統等組成。六自由度運動平臺的下平臺安裝在地面上，上平臺為運動平臺，它由六只電動缸支承，運動平臺與電動缸采用六個虎克鉸連接，電動缸與固定基座采用六個虎克鉸連接，六只電動缸采用伺服電機驅動的電動缸。計算機控制系統通過協調控制電動缸的行程，實現運動平臺的六個自由度的運動，即笛卡爾坐標系內的三個平移運動和繞三個坐標軸的轉動。

駕駛模擬器原理：駕駛?cè)藛T在駕駛艙內感受視景和聲音上的仿真，通過手柄（方向盤）操縱視景內的汽車行使在虛擬的場景中，在此同時汽車會產生一系列的數據，如車身姿態、加速度、角加速度等，我們通過計算機將這些數據處理成六自由度平臺接受的指令姿態數據，再通過網絡協議，實時發送至六自由度平臺運動控制卡，控制卡內置六自由度平臺算法，將指令姿態解算成電動缸缸長，速度等，驅使運動平臺做出與視景內容里相同的姿態，進而達到仿真駕駛的效果。

其中核心部分有四部分：1、六自由度機械平臺的設計制作，包含電動缸的設計；2、六自由度平臺的解析算法；3、視景內容數據提取與處理；4、網絡通信協議；
